Rulman Nasıl Ölçülür?

Kısa cevap: Rulman ölçümünde üç temel değer kullanılır: iç çap d, dış çap D ve genişlik B. Ölçümü mümkünse temiz ve hasarsız yüzeylerden dijital veya mekanik kumpasla alın. Kod okunabiliyorsa önce tam rulman kodunu kaydedin; çünkü aynı d×D×B ölçülerinde farklı sızdırmazlık veya boşluk varyantları olabilir.

1. İç çapı (d) ölçün

Kumpasın iç ölçüm çenelerini rulmanın deliğine yerleştirin ve karşılıklı yüzeylerden nominal çapı alın. Aşınmış, paslı veya çapaklı bölgeler ölçümü yanıltabilir. Ölçüyü tek noktadan değil, mümkünse farklı açılardan kontrol etmek faydalıdır.

2. Dış çapı (D) ölçün

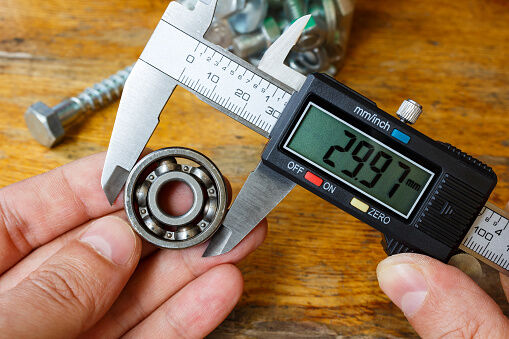

Kumpasın dış çeneleriyle dış bileziğin en geniş çapını ölçün. Dış bilezikte darbe izi veya deformasyon varsa nominal değeri yanlış okuyabilirsiniz. Bu durumda ürün kodu veya makine parça numarası daha güvenilir bir referans olabilir.

3. Genişliği (B) ölçün

Rulmanın iki yan yüzü arasındaki eksenel genişliği ölçün. Konik makaralı rulmanlarda ölçü terminolojisi farklılaşabilir; tek bir “B” değeri yerine iç bilezik, dış bilezik ve toplam genişlik için farklı semboller bulunabilir.

Ölçüden ürüne geçiş

d×D×B üçlüsü aday modelleri daraltır; fakat tam eşdeğerlik için 2RS/ZZ, C3/C4, tolerans, kafes ve üreticiye özgü suffixler kontrol edilmelidir. Tekerlek rulmanı gibi entegre ünitelerde yalnızca üç temel ölçü çoğu zaman yeterli değildir.

Hızlı referans

Sık sorulan sorular

Rulmanı cetvelle ölçebilir miyim?

Kabaca ölçü alınabilir ancak ürün eşleştirmede kumpas çok daha güvenilirdir.

Ölçüler aynıysa rulmanlar muadil midir?

Mutlaka değil. Sızdırmazlık, iç boşluk, tolerans ve iç tasarım farklı olabilir.

Kod okunmuyorsa ne yapmalıyım?

d×D×B ölçülerini, rulman tipini ve uygulama bilgilerini birlikte kullanarak adayları daraltın.
