Rulman Ölçü Tablosu Nasıl Kullanılır?
Rulman Ölçü Tablosu Nasıl Kullanılır?
Kısa cevap: Rulman ölçü tablosu, d (iç çap), D (dış çap) ve B (genişlik) değerlerini aynı satırda karşılaştırarak uygun temel rulman numarasını bulmaya yarar. Tablo ürün adayını bulur; tam muadil seçimi için sızdırmazlık, C3/C4 gibi iç boşluk ve üretici suffixleri ayrıca doğrulanmalıdır.
Tabloyu hangi sırayla okuyun?
İlk filtre olarak iç çapı kullanın; ardından aynı iç çaptaki satırlarda dış çap ve genişliği eşleştirin. Böylece benzer mil çapına sahip farklı seri seçeneklerini birbirinden ayırabilirsiniz. Son adımda temel rulman kodunu eski parçanın işaretleriyle karşılaştırın.
Aynı ölçü, farklı varyant
6205, 6205 2RS ve 6205 ZZ gibi varyantlar aynı 25×52×15 mm ana ölçüleri paylaşabilir. Ölçü tablosu bunları tek boyut ailesinde gösterirken sızdırmazlık ve boşluk bilgisi tam koddan anlaşılır.
Seriler arasındaki fark
6000, 6200 ve 6300 gibi seriler aynı nominal delik çapında farklı dış çap ve genişliğe sahip olabilir. Bu nedenle “25 mm rulman” ifadesi tek başına yeterli bir sipariş tanımı değildir.
Tablo ne zaman yetmez?
Otomotiv göbek üniteleri, özel çift sıralı rulmanlar, inç ölçülü ürünler ve makineye özel rulmanlarda yalnızca standart d×D×B tablosuna güvenmeyin. OEM numarası ve tam ürün kodu kullanılmalıdır.

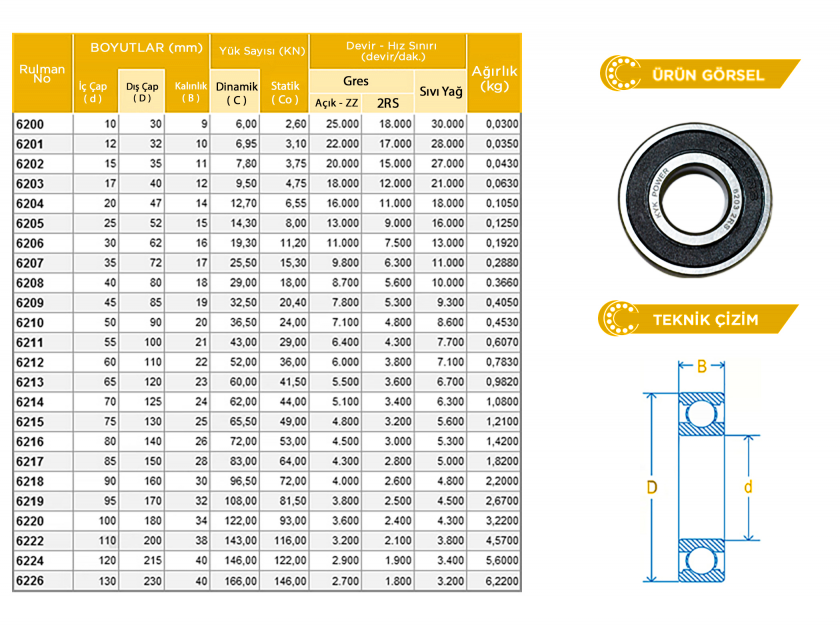

Hızlı referans
|
6204 |
20×47×14 mm |
|
6205 |
25×52×15 mm |
|
6206 |
30×62×16 mm |
|
6207 |
35×72×17 mm |
|
6208 |
40×80×18 mm |
Sık sorulan sorular
Ölçü tablosu marka bağımsız kullanılabilir mi?
Temel ISO boyutları için yardımcıdır; fakat üretici suffixleri ve performans değerleri ayrıca doğrulanır.
Aynı ölçüde C3 ve CN olabilir mi?
Evet. İç boşluk sınıfı temel dış ölçülerden farklı bir özelliktir.
Tabloda bulduğum kodu doğrudan sipariş verebilir miyim?
Mevcut parçanın tam suffixini ve çalışma şartlarını kontrol etmek daha güvenlidir.
