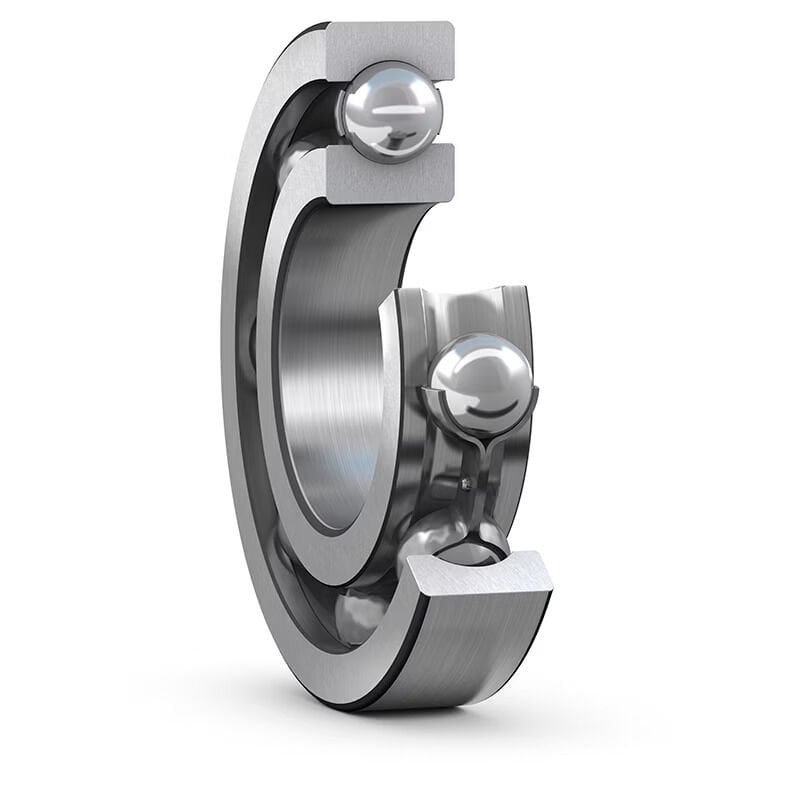

16034 M ZWZ 170x260x28 Rulman
16034
Sabit bilyalı rulman
- Basit, çok yönlü ve sağlam tasarım
- Düşük sürtünme
- Yüksek hız kapasitesi
- Her iki yönde radyal ve eksenel yükleri barındırır
- Az bakım gerektirir
Boyutlar
| Delik çapı | 170 mm |
| Dış çap | 260 mm |
| Genişlik | 28 mm |
Performans
| Temel dinamik yük oranı | 119 kN |
| Temel statik yük oranı | 129 kN |
| Referans hız | 5 300 r/min |
| Sınırlama hızı | 3 200 r/min |
Özellikler
| Doldurma yuvaları | Şu olmadan |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Eşleştirilmiş düzenleme | Hayır |
| Radyal iç boşluk | CN |
| Tolerans sınıfı | Normal |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
170 mm
|
Delik çapı |
|---|---|---|
| D |
260 mm
|
Dış çap |
| B |
28 mm
|
Genişlik |
| d1 |
≈200.25 mm
|
Omuz çapı |
| D1 |
≈228.7 mm
|
Omuz çapı |
| r1,2 |
min.1.5 mm
|
Yiv ölçüsü |
Dayanak ölçüleri
| da |
min.177 mm
|
Mil dayanağının çapı |
|---|---|---|
| Da |
max.253 mm
|
Yatak dayanağının çapı |
| ra |
max.1.5 mm
|
Milin veya yatak köşesinin yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
119 kN
|
|---|---|---|
| Temel statik yük oranı | C0 |
129 kN
|
| Yorulma yük sınırı | Pu |
3.75 kN
|
| Referans hız |
5 300 r/min
|
|
| Sınırlama hızı |
3 200 r/min
|
|
| Minimum yük faktörü | kr |
0.02
|
| Hesaplama faktörü | f0 |
16.4
|
Kütle
| Rulman kütlesi |
5.02 kg
|
Tolerans sınıfı
| Ölçüsel toleranslar |
Normal
|
| Radyal kaçıklık |
Normal
|
16034 M ZWZ 170x260x28 Rulman
16034 M ZWZ 170x260x28 Rulman
16034 M ZWZ 170x260x28 Rulman
