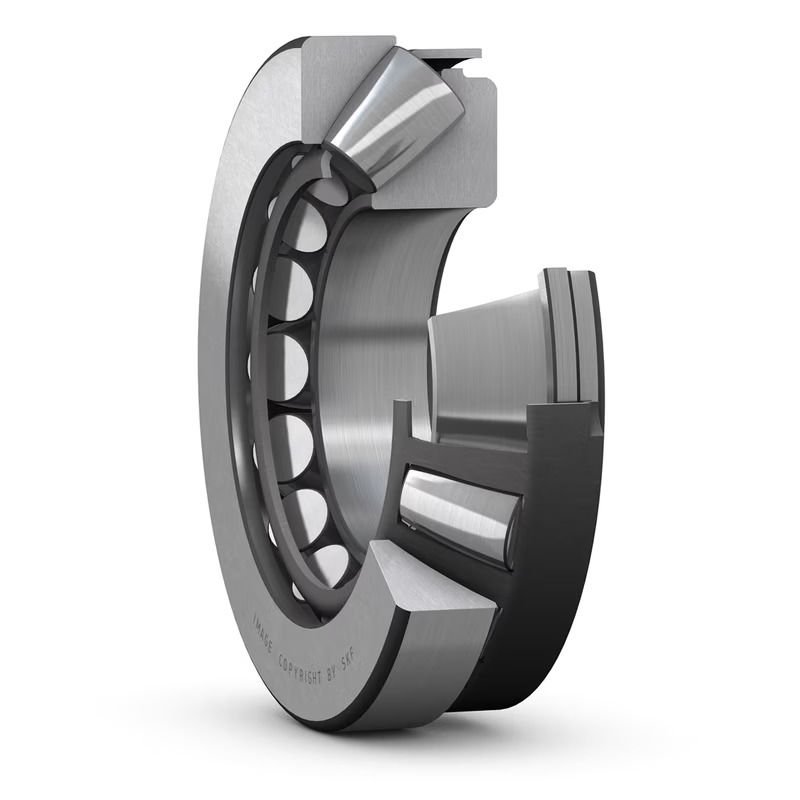

29422 CC BGR 110x230x73 Eksenel Rulman
29422 E
Damgalı çelik kafesli oynak makaralı eksenel rulman
- Yüksek yük taşıma kapasitesi
- Birleşik yükleri barındırabilir
- Yanlış hizalamaya izin verir veya çok sert yatak düzenlemeleri oluşturur
- Uzun hizmet ömrü ve düşük sürtünme
- Ayrılabilir tasarım
Boyutlar
| Delik çapı | 110 mm |
| Dış çap | 230 mm |
| Kalınlık | 73 mm |
Performans
| Temel dinamik yük oranı | 1 180 kN |
| Temel statik yük oranı | 3 000 kN |
| Referans hız | 1 600 r/min |
| Sınırlama hızı | 2 800 r/min |
| SKF performans sınıfı | SKF Explorer |
Özellikler
| Tespit özelliği, yatak rondelası | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Tolerans sınıfı | Normal |
Boyutlar
| d |
110 mm |
Delik çapı |
|---|---|---|
| D |
230 mm |
Dış çap |
| H |
73 mm |
Yükseklik |
| d1 |
≈199 mm |
Mil rondelasının uç tarafının dış çapı |
| D1 |
≈156 mm |
Dış bileziğin omuz çapı |
| B |
47 mm |
Mil üzerine oturan mil rondelası delik çapının mil rondelası genişliği veya uzunluğu (damgalı çelik kafese sahip rulmanlar) |
| B1 |
64.7 mm |
Mil rondelası + kafes yüksekliği |
| C |
34.7 mm |
Yatak rondelasının yüksekliği |
| s |
69 mm |
Mil rondelasının uç tarafından basınç noktasına olan mesafe |
| r1,2 |
min.3 mm |
Mil rondelasının yiv ölçüsü |
Dayanak ölçüleri
| da |
min.165 mm |
Mil dayanağının çapı |
|---|---|---|
| db1 |
max.120.5 mm |
Ara halkanın dayanma çapı |
| db2 |
max.129 mm |
Ara halkanın dış çapı |
| Da |
max.193 mm |
Yatak dayanağının çapı |
| ra |
max.2.5 mm |
Kenar yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
1 180 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
3 000 kN |
| Yorulma yük sınırı | Pu |
325 kN |
| Referans hız |
1 600 r/min |
|
| Sınırlama hızı |
2 800 r/min |
|
| Minimum eksenel yük faktörü | A |
0.86 |
Kütle
| Rulman kütlesi |
13.5 kg |
