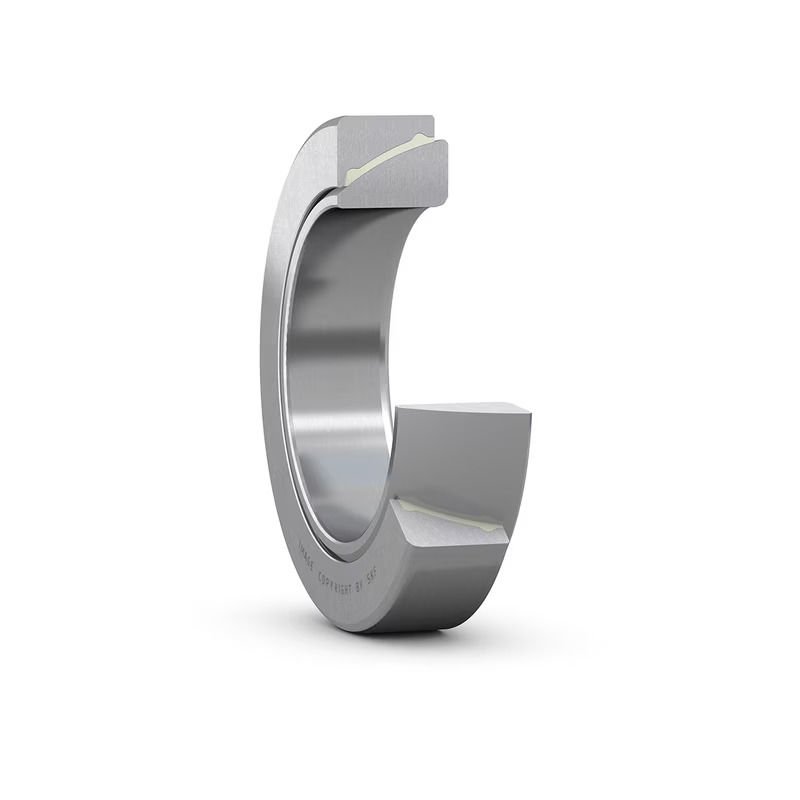

GAC 80 S BGR 80x125x29 Rulman
GAC 80
Açısal temaslı küresel kaymalı rulman, bakım gerektirmez, metrik boyutlar
- Birleşik radyal ve eksenel yükler için tasarlanmıştır
- Ayrılabilir iç ve dış bilezikler daha kolay montaj sağlar
- Uzun hizmet ömrüne sahiptir ve bakım gerektirmez
- Kirleticilere nispeten duyarsızdır
- Düşük sürtünme katsayısı
Boyutlar
| Delik çapı | 80 mm |
| Dış çap | 125 mm |
| Genişlik, iç bilezik | 29 mm |
| Genişlik, dış bilezik | 25.5 mm |
Performans
| Temel dinamik yük oranı | 122 kN |
| Temel statik yük oranı | 193 kN |
Özellikler
| Kayar malzeme, temas eden yüzeyler | Çelik/PTFE FRP |
| Malzeme, dış bilezik | Rulman çeliği |
| Malzeme, iç bilezik | Rulman çeliği |
| Maintenance | Bakım gerektirmez |
| Sızdırmazlık | Şu olmadan |
| Yeniden yağlama özelliği | Şu olmadan |
| Kayan temas yüzeyi kombinasyonu |
Çelik/PTFE FRP |
| Malzeme, iç bilezik |
Rulman çeliği |
| Malzeme, dış bilezik |
Rulman çeliği |
| Yeniden yağlama özelliği |
Şu olmadan |
| Sızdırmazlık |
Şu olmadan |
Boyutlar
| d |
80 mm |
Delik çapı |
|---|---|---|
| D |
125 mm |
Dış çap |
| T |
29 mm |
Genişlik |
| α |
3.5 ° |
Eğim açısı |
| dk |
115 mm |
İç bileziğin yuvarlanma yolu çapı |
| B |
29 mm |
Genişlik, iç bilezik |
| C |
25.5 mm |
Genişlik, dış bilezik |
| r1 |
min.1.5 mm |
Deliğin yiv ölçüsü/büyük yan taraf |
| r2 |
min.0.6 mm |
Deliğin yiv ölçüsü/küçük yan taraf |
| s |
8.6 mm |
Küresel çapın ortasına olan mesafe, büyük iç bileziğin yan tarafı |
Dayanak ölçüleri
| da |
max.88 mm |
Mil dayanağının çapı, küçük iç bileziğin yan tarafı |
|---|---|---|
| db |
max.104 mm |
Mil dayanağının çapı, büyük iç bileziğin yan tarafı |
| Da |
min.95 mm |
Yatak dayanağının çapı, büyük iç bileziğin yan tarafı |
| Db |
min.116 mm |
Yatak dayanağının çapı, küçük dış bileziğin yan tarafı |
| ra |
max.1.5 mm |
Milin kenar yarıçapı, yatak |
Hesaplama verileri
| Temel dinamik yük oranı | C |
122 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
193 kN |
| Özgül dinamik yük faktörü | K |
50 N/mm² |
| Özgül statik yük faktörü | K0 |
80 N/mm² |
| Malzeme sabit katsayısı | KM |
480 |
Kütle
| Düz rulmanın kütlesi |
1.55 kg |
