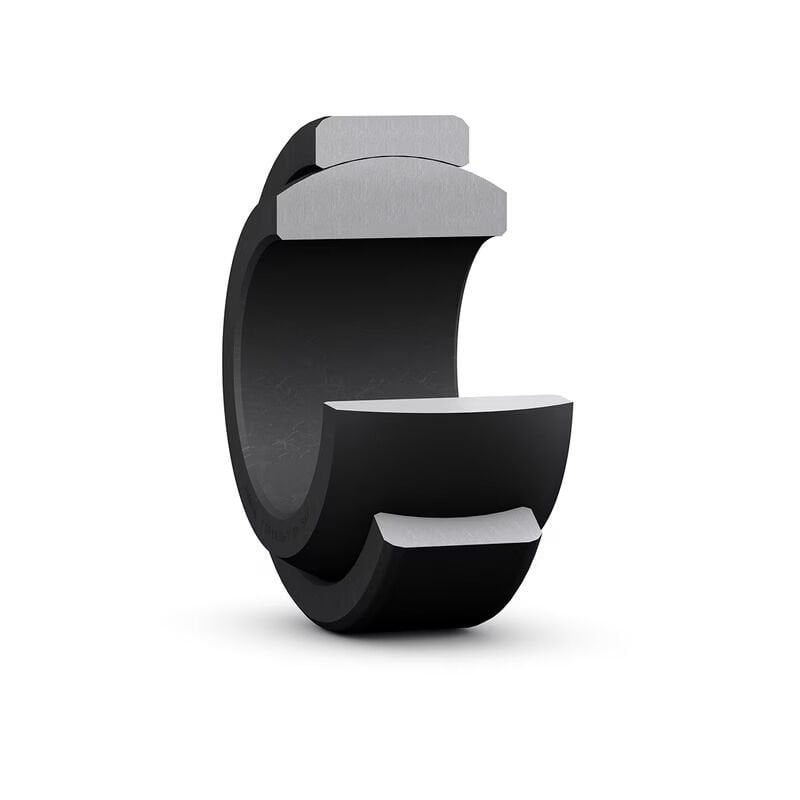

GE 06 E MSA 6x14x6/4 Radyal Mafsal Rulman
GE 6 E
Radyal küresel kaymalı rulman, bakım gerektiren, metrik boyutlar
- Radyal ve birleşik radyal ve eksenel yükler için tasarlanmıştır
- Ağır statik, değişken veya darbeli yükler için uygundur
Boyutlar
| Delik çapı | 6 mm |
| Dış çap | 14 mm |
| Genişlik, iç bilezik | 6 mm |
| Genişlik, dış bilezik | 4 mm |
Performans
| Temel dinamik yük oranı | 3.4 kN |
| Temel statik yük oranı | 17 kN |
Özellikler
| Kayar malzeme, temas eden yüzeyler | Çelik/çelik, standart |
| Malzeme, iç bilezik | Rulman çeliği |
| Malzeme, dış bilezik | Rulman çeliği |
| Maintenance | Yeniden yağlama gerektirir |
| Radyal iç boşluk | CN |
| Sızdırmazlık | Şu olmadan |
| Yeniden yağlama özelliği | Şu olmadan |
| Bakım |
Yeniden yağlama gerektirir |
| Kayan temas yüzeyi kombinasyonu |
Çelik/çelik, standart |
| Malzeme, iç bilezik |
Rulman çeliği |
| Malzeme, dış bilezik |
Rulman çeliği |
| Sızdırmazlık |
Şu olmadan |
Boyutlar
| d |
6 mm |
Delik çapı |
|---|---|---|
| D |
14 mm |
Dış çap |
| B |
6 mm |
Genişlik |
| C |
4 mm |
Genişlik, dış bilezik |
| α |
13 ° |
Eğim açısı |
| dk |
10 mm |
İç bileziğin yuvarlanma yolu çapı |
| r1 |
min.0.3 mm |
Deliğin yiv ölçüsü |
| r2 |
min.0.3 mm |
Dış bileziğin yiv ölçüsü |
Dayanak ölçüleri
| da |
min.7.5 mm |
Mil dayanağının çapı |
|---|---|---|
| da |
max.8 mm |
Mil dayanağının çapı |
| Da |
min.9.5 mm |
Yatak dayanağının çapı |
| Da |
max.12.6 mm |
Yatak dayanağının çapı |
| ra |
max.0.3 mm |
Milin kenar yarıçapı |
| rb |
max.0.3 mm |
Yatağın kenar yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
3.4 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
17 kN |
| Özgül dinamik yük faktörü | K |
100 N/mm² |
| Özgül statik yük faktörü | K0 |
500 N/mm² |
| Malzeme sabit katsayısı | KM |
330 |
Kütle
| Düz rulmanın kütlesi |
0.004 kg |
