Stok Kodu
NKI 100/30 INA

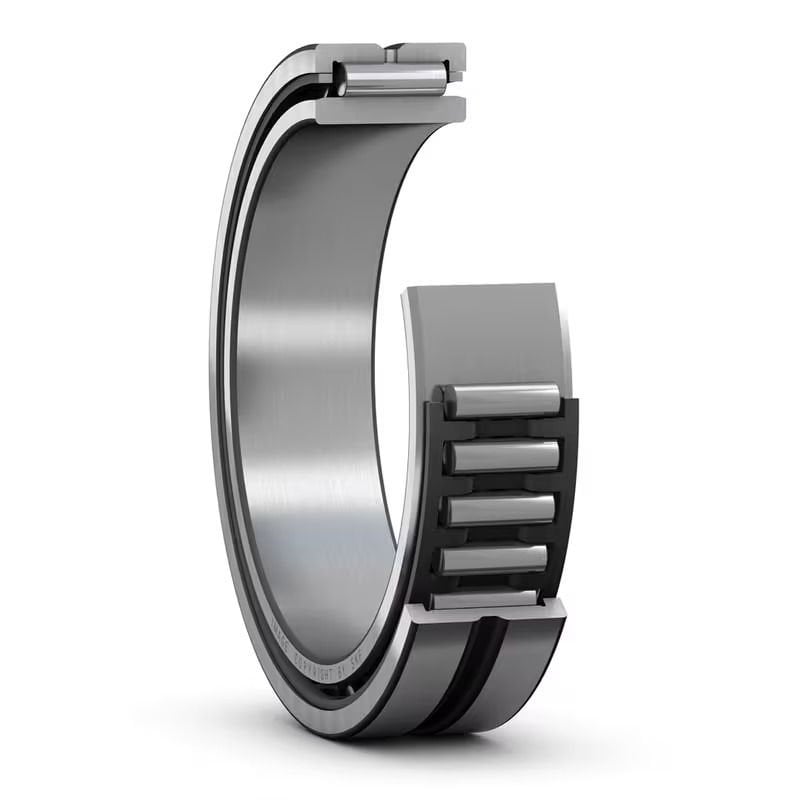

NKI 100/30 INA İğne Makaralı Rulman
4.480,97 TL
Kdv Dahil
Kdv Dahil
3.734,14 TL
Kdv Hariç
Kdv Hariç
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30
Tek sıralı iğne makaralı rulmanlar, uzunluklarına göre çapı küçük olan silindirik makaralar içermektedirler. Rulmanlar yüksek sayıdaki makaraları sayesinde yüksek yük taşıma kapasitesine sahiptir. Dış bilezik, rulmanı eksenel olarak yönlendirmek için iki entegre flanş ve yeniden yağlamayı kolaylaştırmak için bir veya daha fazla yağlama deliğine sahip dairesel bir oluk içermektedir.
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30
İşlenmiş bilezikli, flanşlı, iç bileziksiz tek sıra iğneli rulman
- Yüksek radyal yük taşıma kapasitesi
- Yüksek sertlik
- Düşük kesit yüksekliği
- Her iki yönde eksenel yer değiştirmeyi barındırır
- Ayrılabilir tasarım
Boyutlar
| Delik çapı | 100 mm |
| Dış çap | 130 mm |
| Genişlik | 30 mm |
Performans
| Temel dinamik yük oranı | 96.8 kN |
| Temel statik yük oranı | 220 kN |
| Referans hız | 3 600 r/min |
| Sınırlama hızı | 4 000 r/min |
Özellikler
| Rulman parçası | Komple rulman |
| Sıra sayısı | 1 |
| Dış bilezik tipi | İşlenmiş (katı) |
| Hizalama özelliği | Şu olmadan |
| Kafes | Metal levha |
| Flanş sayısı, dış halka | 2 |
| Radyal iç boşluk | CN |
| Tolerans sınıfı | Normal |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Keçe tipi | Geçerli değil |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şununla birlikte |
Boyutlar
| d |
100 mm
|
Delik çapı |
|---|---|---|
| D |
130 mm
|
Dış çap |
| B |
30 mm
|
Genişlik |
| F |
110 mm
|
İç bileziğin yuvarlanma yolu çapı |
| r1,2 |
min.1.1 mm
|
Dış bileziğin yiv ölçüsü |
| s |
max.1.5 mm
|
Bir rulman bileziğinin ötekine göre normal konumundan itibaren izin verilebilen eksenel yer değiştirme |
Dayanak ölçüleri
| da |
min.106.5 mm
|
Milde en küçük izin verilebilen dayanak çapı, flanşlı rulmanlar |
|---|---|---|
| Da |
max.123.5 mm
|
Yatak dayanağının çapı (flanşlı) |
| ra |
max.1 mm
|
Kenar yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
96.8 kN
|
|---|---|---|
| Temel statik yük oranı | C0 |
220 kN
|
| Yorulma yük sınırı | Pu |
27 kN
|
| Referans hız |
3 600 r/min
|
|
| Sınırlama hızı |
4 000 r/min
|
Kütle
| Rulman kütlesi |
0.99 kg
|
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30 INA İğne Makaralı Rulman
NKI 100/30 INA İğne Makaralı Rulman
