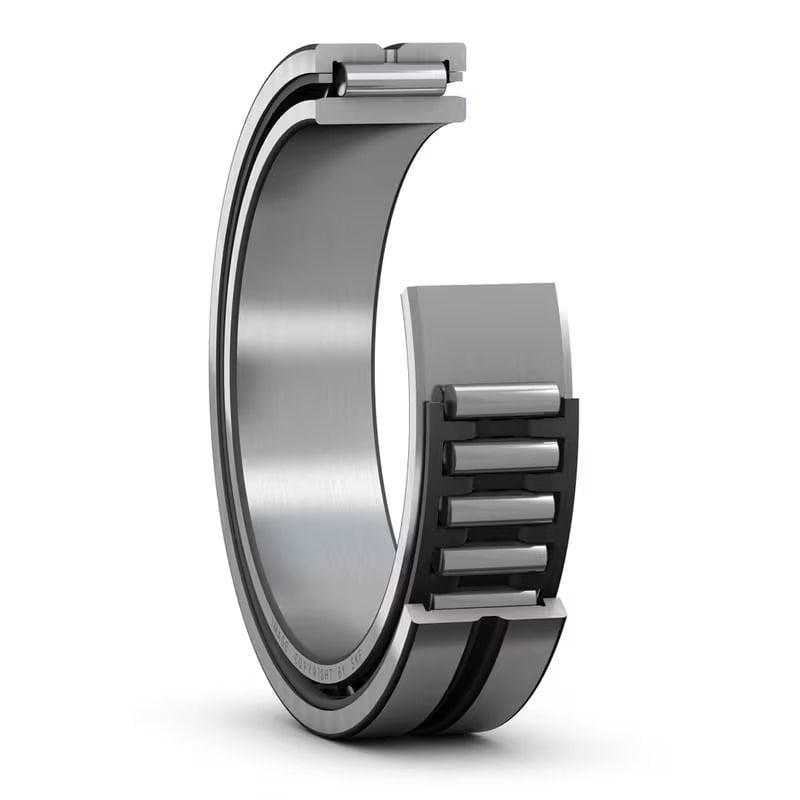

NKI 40/20 BGR 40x55x20 Tek Sıra İğneli Rulman
NKI 40/20 TN
İşlenmiş bilezikli, flanşlı, iç bileziksiz tek sıra iğneli rulman
- Yüksek radyal yük taşıma kapasitesi
- Yüksek sertlik
- Düşük kesit yüksekliği
- Her iki yönde eksenel yer değiştirmeyi barındırır
- Ayrılabilir tasarım
Boyutlar
| Delik çapı | 40 mm |
| Dış çap | 55 mm |
| Genişlik | 20 mm |
Performans
| Temel dinamik yük oranı | 31.4 kN |
| Temel statik yük oranı | 65.5 kN |
| Referans hız | 9 000 r/min |
| Sınırlama hızı | 10 000 r/min |
Özellikler
| Rulman parçası | Komple rulman |
| Sıra sayısı | 1 |
| Dış bilezik tipi | İşlenmiş (katı) |
| Hizalama özelliği | Şu olmadan |
| Kafes | Metalik olmayan |
| Flanş sayısı, dış halka | 2 |
| Radyal iç boşluk | CN |
| Tolerans sınıfı | Normal |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Keçe tipi | Geçerli değil |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şununla birlikte |
Boyutlar
| d |
40 mm |
Delik çapı |
|---|---|---|
| D |
55 mm |
Dış çap |
| B |
20 mm |
Genişlik |
| F |
45 mm |
İç bileziğin yuvarlanma yolu çapı |
| r1,2 |
min.0.3 mm |
Dış bileziğin yiv ölçüsü |
| s |
max.0.5 mm |
Bir rulman bileziğinin ötekine göre normal konumundan itibaren izin verilebilen eksenel yer değiştirme |
Dayanak ölçüleri
| da |
min.42 mm |
Milde en küçük izin verilebilen dayanak çapı, flanşlı rulmanlar |
|---|---|---|
| Da |
max.53 mm |
Yatak dayanağının çapı (flanşlı) |
| ra |
max.0.3 mm |
Kenar yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
31.4 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
65.5 kN |
| Yorulma yük sınırı | Pu |
8.3 kN |
| Referans hız |
9 000 r/min |
|
| Sınırlama hızı |
10 000 r/min |
Kütle
| Rulman kütlesi |
0.14 kg |
NKI 40/20 BGR 40x55x20 Tek Sıra İğneli Rulman
NKI 40/20 BGR 40x55x20 Tek Sıra İğneli Rulman
NKI 40/20 BGR 40x55x20 Tek Sıra İğneli Rulman
NKI 40/20 BGR 40x55x20 Tek Sıra İğneli Rulman
