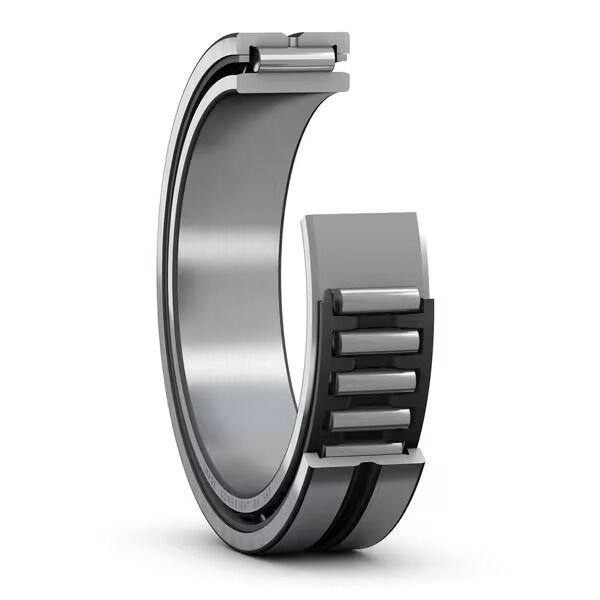

NA 4902 LL/3AS NTN 15x28x13 Tek Sıra İğneli Rulman
NA 4902
Tek sıralı iğne makaralı rulmanlar, uzunluklarına göre çapı küçük olan silindirik makaralar içermektedirler. Rulmanlar yüksek sayıdaki makaraları sayesinde yüksek yük taşıma kapasitesine sahiptir. Dış bilezik, rulmanı eksenel olarak yönlendirmek için iki entegre flanş ve yeniden yağlamayı kolaylaştırmak için bir veya daha fazla yağlama deliğine sahip dairesel bir oluk içermektedir.
NA 4902
İşlenmiş bilezikli, flanşlı, iç bileziksiz tek sıra iğneli rulman
- Yüksek radyal yük taşıma kapasitesi
- Yüksek sertlik
- Düşük kesit yüksekliği
- Her iki yönde eksenel yer değiştirmeyi barındırır
- Ayrılabilir tasarım
Boyutlar
| Delik çapı | 15 mm |
| Dış çap | 28 mm |
| Genişlik | 13 mm |
Performans
| Temel dinamik yük oranı | 11.2 kN |
| Temel statik yük oranı | 15.3 kN |
| Referans hız | 19 000 r/min |
| Sınırlama hızı | 22 000 r/min |
Özellikler
| Rulman parçası | Komple rulman |
| Sıra sayısı | 1 |
| Dış bilezik tipi | İşlenmiş (katı) |
| Hizalama özelliği | Şu olmadan |
| Kafes | Metal levha |
| Flanş sayısı, dış halka | 2 |
| Radyal iç boşluk | CN |
| Tolerans sınıfı | Normal |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şununla birlikte |
| Indicative carbon footprint for new product | 0.12 kg CO2e |
Lojistik
| Ürün net ağırlığı | 0.034 kg |
| eClass kodu | 23-05-09-03 |
| UNSPSC kodu | 31171512 |
Boyutlar
| d |
15 mm
|
Delik çapı |
|---|---|---|
| D |
28 mm
|
Dış çap |
| B |
13 mm
|
Genişlik |
| F |
20 mm
|
İç bileziğin yuvarlanma yolu çapı |
| r1,2 |
min.0.3 mm
|
Dış bileziğin yiv ölçüsü |
| s |
max.0.5 mm
|
Bir rulman bileziğinin ötekine göre normal konumundan itibaren izin verilebilen eksenel yer değiştirme |
Dayanak ölçüleri
| da |
min.17 mm
|
Milde en küçük izin verilebilen dayanak çapı, flanşlı rulmanlar |
|---|---|---|
| Da |
max.26 mm
|
Diameter of housing abutment |
| ra |
max.0.3 mm
|
Kenar yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
11.2 kN
|
|---|---|---|
| Temel statik yük oranı | C0 |
15.3 kN
|
| Yorulma yük sınırı | Pu |
1.83 kN
|
| Referans hız |
19 000 r/min
|
|
| Sınırlama hızı |
22 000 r/min
|
