TMHC 110E SKF Hidrolik çektirme kiti
TMHC 110E
TMHC 110E, çeneli bir çektirme aparatı ve güçlü bir arka çektirmeyi birleştiren bir hidrolik çektirme kitidir. Kit, 2 kollu veya 3 kollu konfigürasyonda kullanılabilen farklı uzunluklarda iki kol seti ve maksimum 250 mm (9,8 inç) erişime sahip bir arka çektirme aparatı içerir. Emniyet valfli hidrolik mil, çeşitli yatak ve bileşenlerin güvenli ve zahmetsizce sökülmesini sağlar. Yaylı merkez parçası ve kendinden kilitli çektirme kolları, çektirme aparatının güvenli ve kolay çalışmasını daha da destekler.
TMHC 110E
Hidrolik çektirme kiti
- 2 kollu veya 3 kollu konfigürasyonda kullanılabilen iki farklı kol uzunluğuna ve güçlü arka çektirmeye sahip çok yönlü kit
- Hidrolik mil ile zahmetsiz sökme
- Kendinden kilitlenen kollar, yük altında kayma risklerini en aza indirir
- Yaylı merkez noktası, çektirmenin kolay merkezlenmesini sağlar
- Gerekli çekme uzunluğuna hızlı adaptasyon sağlamak için iki hidrolik mil uzatma parçası ile birlikte teslim edilir
- Hidrolik mil, çektirmenin aşırı yüklenmesini önlemek için emniyet valfi ile donatılmıştır
Boyutlar
| Kolları kullanarak iş parçası dış çap aralığı |
Set 1: 50 ila 110 mm
Set 2: 75 ila 170 mm
|
| Kolları kullanarak erişim (maksimum) |
Set 1: 65 mm
Set 2: 115 mm
|
| Pençe yüksekliği | 8 mm |
| Pençe uzunluğu | 15 mm |
| Pençe genişliği | 25 mm |
| Hidrolik mil, piston stroku | 80 mm |
| Çekme adaptörü dişi | VE 1,5 x 16 tpi |
| Ayırıcı kullanılarak iş parçası dış çap aralığı | 26 ila 160 mm |
| Ayırıcı kullanılarak şaft çapı aralığı | 20 ila 100 mm |
| Ayırıcı kullanarak erişim (maksimum) | 250 mm, sağlanan uzatma çubukları kullanılarak |
| Toplam mil uzunluğu | 505 mm, 2 adet mevcut uzatma parçası dahil |
Özellikler
| Önerilen uygulamalar | Endüstriyel, inşaat ve tarım uygulamalarında yatakların, dişlilerin, kasnakların ve diğer endüstriyel halka şeklindeki bileşenlerin şaftlardan sökülmesi için. Bileşenin etrafındaki boşluğa bağlı olarak çeneli çektirme veya ayırıcı arasından seçim yapma olanağı. |
| Silindirik oturma yerinden (düz şaft) iş parçasının sökülmesi için uygundur | Evet |
| Konik yataklardan (konik şaft) rulman sökümü için uygundur | Evet |
| Bir Manşondan (adaptör veya çekme manşonu) rulman sökümüne uygundur | Evet |
| Kör bir düzenlemeden (şaftlı gövde) iş parçasının sökülmesi için uygundur | Hayır |
| Bir Muhafazadan iş parçasının sökülmesi için uygundur | Hayır |
| Yatak tipi(leri) için uygundur | Tüm |
| Sökme kuvveti oluşturma | Hidrolik mil, TMHS 100 |
| Özel özellikler |
Bileşenin sıkı bir şekilde kavranması için merkezleme ve kendi kendini kilitleme sistemi
2 veya 3 kollu çekici olarak kullanılabilir, 2 farklı kol seti ile sağlanır, erişimi hızlı bir şekilde uyarlamak için çeşitli mil uzatma parçaları ile sağlanır
Ayırıcı ile yatağın iç halkasına geçme olanağı sağlayın, böylece yuvarlanan elemanlar aracılığıyla herhangi bir geri çekme kuvvetinin iletilmemesi sağlanır.
Daha uzun şaftlarda kullanım için uzatma çubuklarıyla birlikte gelir
Daha güvenli kullanım için entegre emniyet valfli hidrolik mil
|
| Çekme kuvveti (maks.) | 100 kN |
| Kitteki toplam kol sayısı | 3'lü 2 set |
| Silahlar |
Set 1, TMHP 10E-9 kol uzunluğu 140 mm
Set 2, 190 mm kol uzunluğuna sahip TMHP 10E-10
|
| Ayırıcı yüksekliği | 25 mm |
| Mil burun parçası | evet, ⌀ 30mm |
| Renk |
Siyah
Gümüş
|
| Malzeme | Alaşımlı mühendislik çelikleri, sertleştirilmiş ve temperlenmiş |
| Kaplama | Siyah fosfatlı, üç değerlikli krom parçalı hidrolik mil |
| Önerilen depolama sıcaklığı | 5 – 40 °C |
| Bağıl nem | en fazla %75 |
| Kasa boyutları (uxyxg) | 580 x 410 x 70 mm |

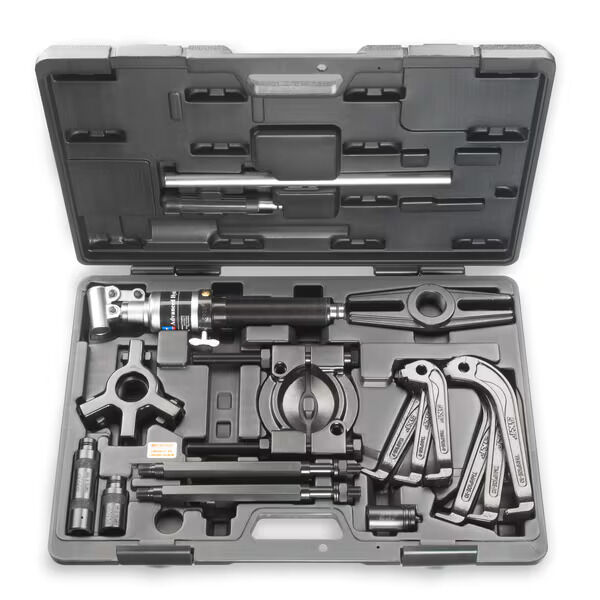

| İçerik |
1 x kol montaj standı
3 x kol, set 1, TMHP10E-9
3 x kol, set 2, TMHP10E-10
1 x ayırıcı seti
1 x kiriş
2 x ana çubuk
2 x uzatma çubuğu, 125 mm
1 x hidrolik mil TMHS 100, tutma çubuğuyla birlikte
Hidrolik mil için 2 x uzatma parçası: 50, 100 mm
1 x hidrolik mil için merkez noktalı burunluk
Kullanım Talimatları
Dava
|
Lojistik
| Ürün net ağırlığı | 15,1 kg |
| eClass ana sayfası | 23-05-19-01 |
| UNSPSC ana sayfası | 27111712 |
