Stok Kodu
SNI 517 PTS

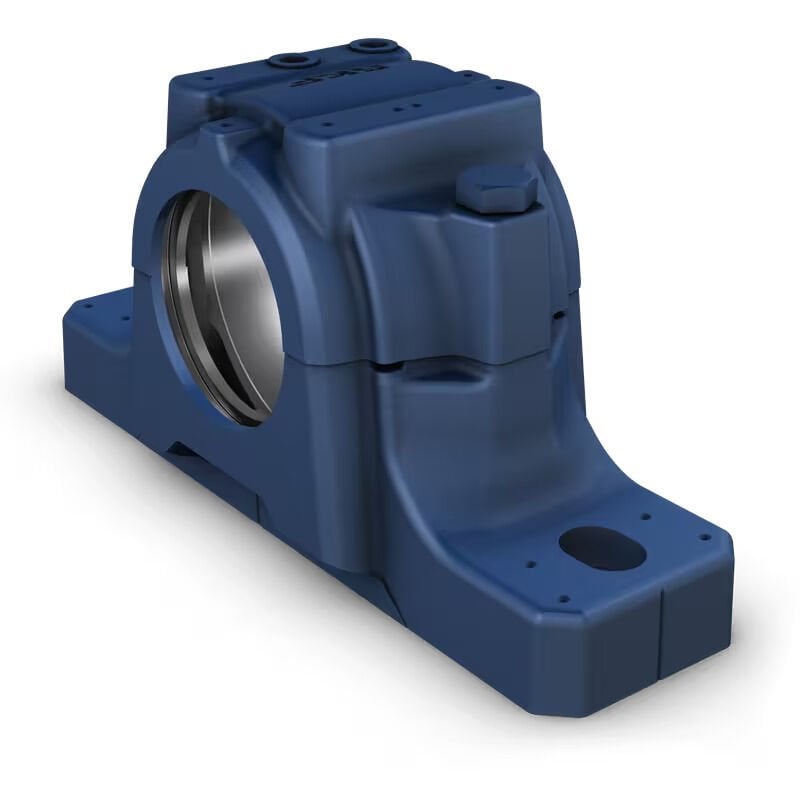

SNI 517 Patsan Döküm Yatak
1.809,31 TL
Kdv Dahil
Kdv Dahil
1.507,76 TL
Kdv Hariç
Kdv Hariç
SNL 517
Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
| Yatak çapı | 150 mm |
| Rulman yatağının genişliği | 61 mm |
| Orta yüksekliği (yastıklı blok) | 95 mm |
| Cıvata delikleri arasındaki orta mesafe | 260 mm |
| Montaj cıvatası çapı | 20 mm |
Özellikler
| Yatak tipi | Muylu/yastıklı gövde |
| Yatak yapılandırması | İki parçalı |
| Montaj düzenlemesi | Mil/Mil ucu boyunca |
| Bağlantı elemanları için cıvata deliği sayısı | 2 |
| Malzeme, yatak | Dökme demir |
| Rulman yatağı keçe tipi | Şu olmadan |
| Yatak yağlama özelliği/olasılığı | Gres |
Boyutlar
| Da |
150 mm |
Rulman yatağının çapı |
|---|---|---|
|
G7 |
Rulman yatağı çapının tolerans sınıfı | |
| Ca |
61 mm |
Rulman yatağının genişliği |
| H1 |
95 mm |
Rulman yatağının orta yüksekliği |
| Db |
97.5 mm |
Delik çapı |
|---|---|---|
| A |
125 mm |
Toplam genişlik |
| A1 |
90 mm |
Ayak genişliği |
|
1/8-27 NPSF |
Yeniden yağlama deliklerinin dişi | |
| H |
183 mm |
Toplam yükseklik |
| H2 |
32 mm |
Ayak yüksekliği |
| L |
320 mm |
Toplam uzunluk |
| J |
260 mm |
Montaj cıvataları arasındaki mesafe |
| N |
28 mm |
Montaj cıvatası deliğinin uzunluğu |
| N1 |
22 mm |
Montaj cıvatası deliğinin genişliği |
| A3 |
98 mm |
Keçe olukları arasındaki iç genişlik |
|---|---|---|
| A4 |
5 mm |
Keçe oluğunun genişliği |
| A5 |
9 mm |
Oluk arka tarafını kapatmak için mesafe |
| A6 |
13 mm |
Delik çapındaki genişlik |
| Dc |
106 mm |
Keçe oluğunun çapı |
| J6 |
292 mm |
Dübel pimleri arasındaki mesafe |
|---|---|---|
| J7 |
33 mm |
Dübel pimlerinin eksenel kayması |
| N4 |
max.8 mm |
Dübel pimlerinin çapı |
Hesaplama verileri
| P0° |
370 kN |
0° yük açısında kopma yükü |
|---|---|---|
| P55° |
480 kN |
55° yük açısında kopma yükü |
| P90° |
290 kN |
90° yük açısında kopma yükü |
| P120° |
205 kN |
120° yük açısında kopma yükü |
| P150° |
190 kN |
150° yük açısında kopma yükü |
| P180° |
240 kN |
180° yük açısında kopma yükü |
| Pa |
155 kN |
Kopma yükü, eksenel |
| Q120° |
220 kN |
120° yük açısında akma noktasına ulaşma yükü |
|---|---|---|
| Q150° |
125 kN |
150° yük açısında akma noktasına ulaşma yükü |
| Q180° |
110 kN |
180° yük açısında akma noktasına ulaşma yükü |
Malzemeler
| Yatak malzemesi |
Dökme demir |
| Paslanmaya karşı koruma |
Paint - in accordance with ISO 12944-2, corrosivity category C2 |
Kütle
| Yatağın kütlesi |
10 kg |
Montaj bilgileri
| Önerilen montaj cıvatalarının çapı | G |
20 mm |
|---|---|---|
| Montaj cıvataları için önerilen sıkma torku |
385 N·m |
|
| Kapak cıvatalarının ölçüsü |
M12x80 |
|
| Kapak cıvataları için sıkma torku |
80 N·m |
|
| İlk gres dolumu, %20 |
200 g |
|
| İlk gres dolumu, %40 |
330 g |
Dahil olan ürünler
| Gres tertibatı |
AH 1/8-27 PTF |
