3311 ZKL 55x120x49,2 Rulman
3311 A

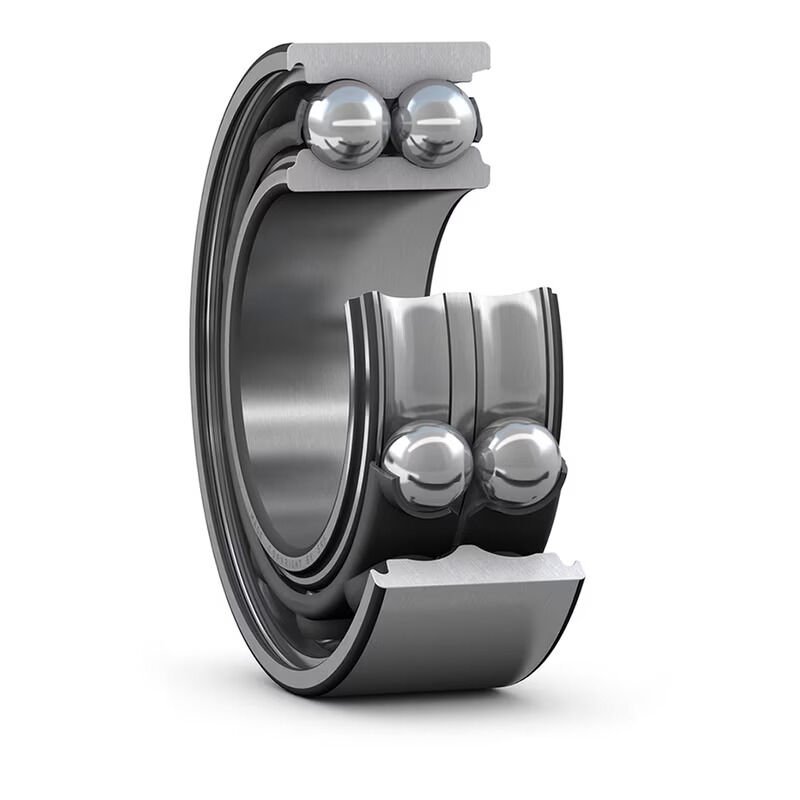

Çift sıralı eğik bilyalı rulman
- Yüksek hız kapasitesi
- Nispeten yüksek radyal yükler, her iki yönde yüksek eksenel yükler ve eğilme momentleri barındırır
- Sert bir yatak düzeninin gerekli olduğu durumlar için uygundur
- Eşdeğer tek sıralı eğik bilyalı rulman çiftinden daha az eksenel alan gerektirir
Boyutlar
| Delik çapı | 55 mm |
| Dış çap | 120 mm |
| Genişlik | 49.2 mm |
| Temas açısı | 30 ° |
Performans
| Temel dinamik yük oranı | 112 kN |
| Temel statik yük oranı | 81.5 kN |
| Referans hız | 6 000 r/min |
| Sınırlama hızı | 5 300 r/min |
| SKF performans sınıfı | SKF Explorer |
Özellikler
| Temas tipi | Normal temas (iki noktadan temas) |
| Sıra sayısı | 2 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Bilezik tipi | Tek parçalı iç ve dış bilezikler |
| Kafes | Metal levha |
| Temas açısının düzenlenmesi (çift sıralı rulman) | Sırt sırta (O) |
| Eşleştirilmiş düzenleme | Hayır |
| Üniversal eşleşmeli rulman | Hayır |
| Eksenel iç boşluk | CN |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
55 mm |
Delik çapı |
|---|---|---|
| D |
120 mm |
Dış çap |
| B |
49.2 mm |
Genişlik |
| d2 |
≈68.4 mm |
İç bilezik omzunun girinti çapı |
| D2 |
≈109.4 mm |
Dış bilezik omzunun girinti çapı |
| r1,2 |
min.2 mm |
İç bileziğin yiv ölçüsü |
| a |
73 mm |
Basınç noktası (noktaları) mesafesi |
Dayanak ölçüleri
| da |
min.66 mm |
Mil dayanağının çapı |
|---|---|---|
| Da |
max.109 mm |
Yatak dayanağının çapı |
| ra |
max.2 mm |
Kenar yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
112 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
81.5 kN |
| Yorulma yük sınırı | Pu |
3.45 kN |
| Referans hız |
6 000 r/min |
|
| Sınırlama hızı |
5 300 r/min |
|
| Hesaplama faktörü | kr |
0.07 |
| Sınırlama değeri | e |
0.8 |
| Hesaplama faktörü | X |
0.63 |
| Hesaplama faktörü | Y0 |
0.66 |
| Hesaplama faktörü | Y1 |
0.78 |
| Hesaplama faktörü | Y2 |
1.24 |
Kütle
| Rulman kütlesi |
2.65 kg |
